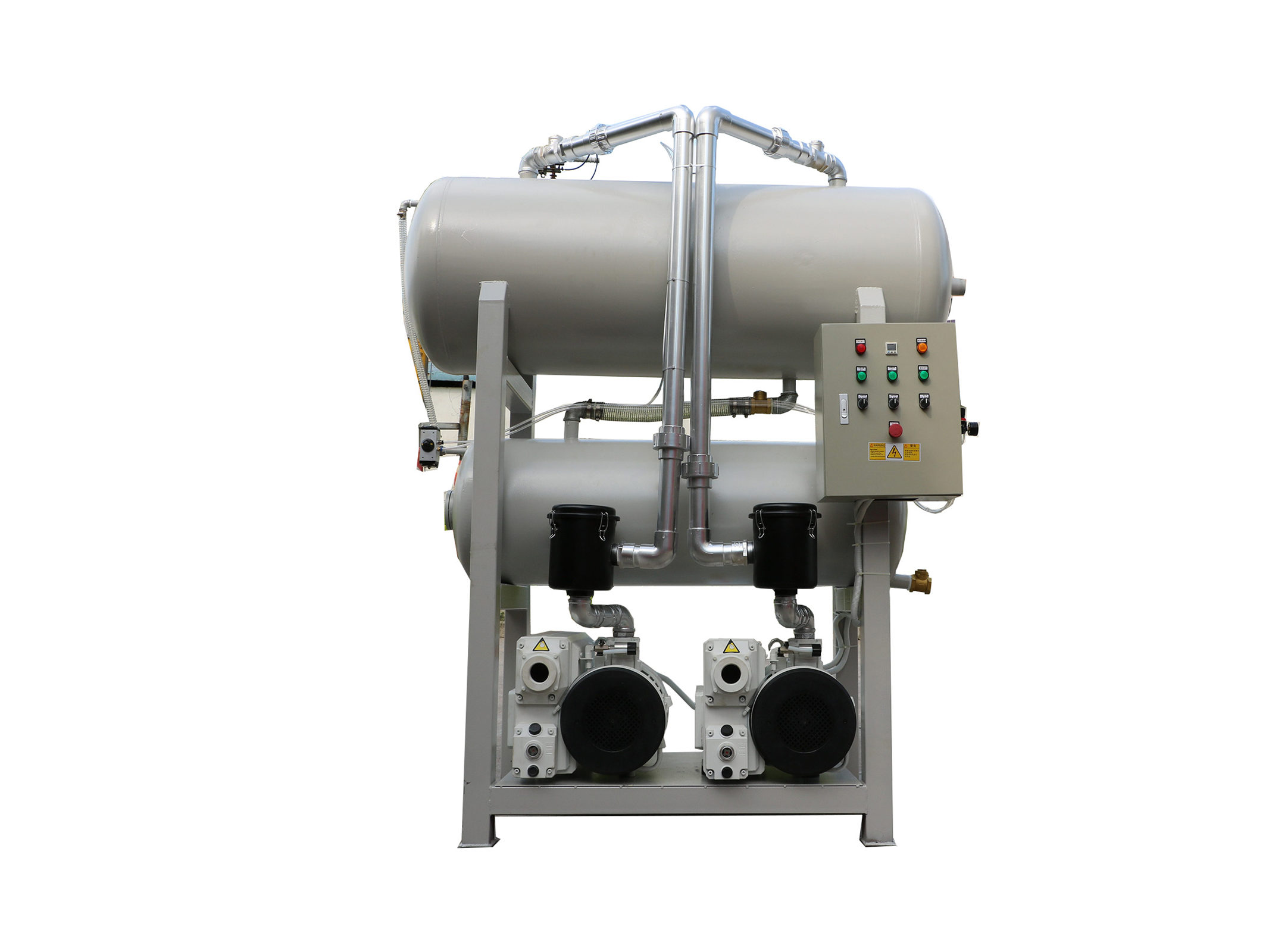

VG202雙泵雙罐臥室真空系統
產品簡介：
VG202雙泵雙罐臥室真空系統方式一般是根據客戶使用方法,真空緩沖的安裝方式來劃分,一般負壓站的真空緩沖罐超過0.6立方安裝在固定的設備房內,不經常移動則做成固定式負壓站緩沖罐小于0.6立方臥式安裝負壓站需要多工位作業,則做成移動式負壓站。
簡介
VG202雙泵雙罐臥室真空系統方式一般是根據客戶使用方法,真空緩沖的安裝方式來劃分,一般負壓站的真空緩沖罐超過0.6立方安裝在固定的設備房內,不經常移動則做成固定式負壓站緩沖罐小于0.6立方臥式安裝負壓站需要多工位作業,則做成移動式負壓站。
固定式系統一般包括底盤基座、真空泵、真空緩沖罐、控制箱、真空附件(真空閥、真空管道真空過濾器等)、真空度控制系統組成,一般適合抽氣量大,工作條件苛刻等工況例如;3立方真空負壓站,配置2臺302立方真空泵,真空過濾器組,在自動控制模式下瞬間抽氣速度可達上干立方每小時時,遠大于單泵和雙泵直接抽氣的速度。
移動式真空負壓站一般包含真空緩沖罐、真空泵、控制制箱、冷卻卻器、真空附件、真空度報警系統;該系列負壓站包含兩種類型,即開放式真空負壓站和封閉式真空負壓站,客戶使用環境良好,操作簡單,成本要求嚴格,則可做開放式真空負壓站;客戶使用環境惡劣,有大量粉塵,可凝性氣體,腐蝕性氣體等環境,則做成封閉式。
適用行業、特點
1、液體真空回收系統體積小、使用靈活、運輸移動方便。
2、該系統適用于有色金屬真空壓鑄、大理石制造、真空吸盤輔助、雕刻機、玻璃制造雕刻、樹脂澆注、低壓真空脫泡、真空吸塑成型、實驗室、手術臺，半導體制程真空、液晶顯示器制程真空、電子廠中央真空系統、醫院中央真空系統、食品醫藥、燈具、冷凍空調、線路板壓合、光學鏡片、金屬真空鍍膜、VCD&DVD光盤表面真空濺鍍、包裝印刷真空吸附、光電光伏、金屬大型重物真空搬運等行業。
技術參數表
|
產品名稱 |
型號規格 |
功率 (KW) |
氣缸體尺寸 |
儲水缸體 尺寸（mm） |
口徑 （mm） |
極限壓力 |
安裝方式 |
外形尺寸 |
|
真空負壓站 |
VF2-020 |
0.75 |
800x30φ |
|
32 |
95-0可調 |
移動式 |
850x400x750 |
|
真空負壓站 |
VF2-040 |
1.5 |
1000x400φ |
400x400φ |
50 |
100-0可調 |
移動式 |
1100x700x1600 |
|
真空負壓站 |
VF2-063 |
2.2 |
1000x450φ |
450x400φ |
65 |
100-0可調 |
移動式 |
1100x800x1600 |
|
真空負壓站 |
VF2-100 |
3 |
1000x500φ |
4500x400φ |
65 |
100-0可調 |
移動式 |
1100x850x1600 |
|
真空負壓站 |
VF2-160 |
4 |
1300x550φ |
500x500φ |
65 |
100-0可調 |
移動式 |
1300x1100x1600 |
|
真空負壓站 |
VF2-202 |
4.5 |
2100x650φ |
500x500φ |
65 |
100-0可調 |
移動式 |
1300x1100x1600 |
|
真空負壓站 |
VF2-302 |
7.5 |
2100x650φ |
500x500φ |
65 |
100-0可調 |
移動式 |
1300x1200x1700 |
安裝示意圖
尺寸示意圖
