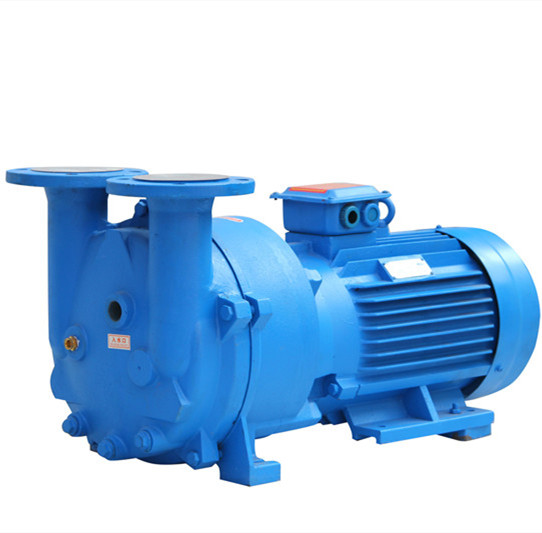

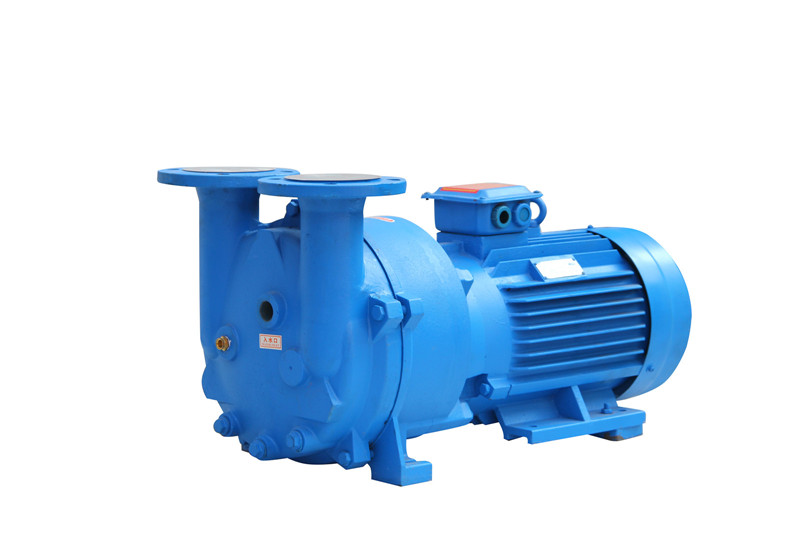

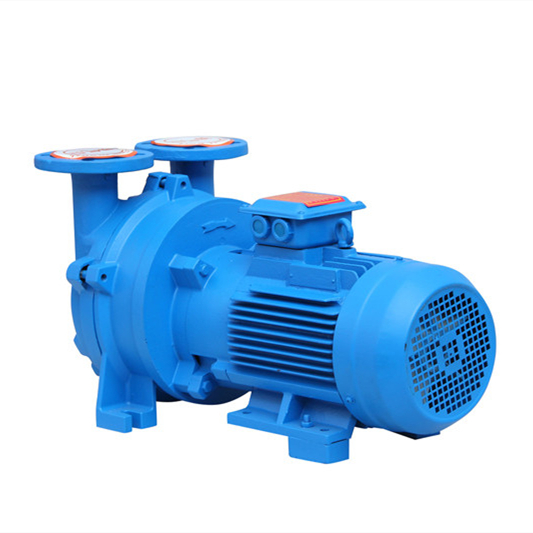

基本信息

最大氣量:  3.83m3/min

電機功率：5.5KW/380V/50HZ

泵 轉 速:  1450r.p.m

極限真空: -0.097Mpa

口    徑：DN50 法蘭接口

噪    音：≤68Db(A）

工作液流量：8.3L/min

重    量：110KG

2BV系列液環式真空泵及壓縮機概述

2BVA5111水環真空泵適用于抽除氣體和水蒸氣吸氣壓力可以達到33mbar絕壓(97%真空度)。當水環真空泵在吸氣壓力接近極限真空(工作液和蒸汽壓),下長期工作時,應聯接汽蝕保護管,以對泵進行保護。作為壓縮機用時,其壓力最大至0.26Mpo(絕壓)。2BV系列水環真空泵作為新一代節能型產品,其出色的性能及眾多優點將全面取代同性能的SK、2SK系列水環真空泵及W、WY、WL系列往復真空泵。

結構及特點

1、機泵同軸式直聯設計，節省空間，易于安裝。

2、采用機械密封作為標準配置，消除了泄露，維護簡便。

3、運行平穩，噪音可低至62分貝。

4、統一的耐腐蝕設計，如采用不銹鋼材質更適用于更為苛刻的應用。

5、獨特的柔性排氣口設計，不會產生過壓縮，確保了2BV在其性能范圍內效率最佳。

主要應用領域

1、真空過濾（化學制品過濾廠、化工處理廠、鐵礦廠、采礦業、磷肥廠、造紙廠、家禽處理廠、洗煤場等）

2、真空蒸餾（牛奶廠、食品廠、化工廠、紙漿廠等）

3、真空消毒除菌（醫院、醫務室、手術臺、實驗室）

4、擠出成型（塑料行業、聚乙烯、橡膠、輪胎等制造業）

5、浸漬（食品加工、木器加工、紡織廠、膠合板廠、電線桿的制造等）

6、液體脫氣（食品加工、水軟化、瓶裝廠）

7、壓縮空氣再生（紙漿、鋼鐵、汽車、玻璃、化工）

8、食品加工（食品加工廠、牛奶廠）

9、蒸汽回收（蒸餾器、裝卸站）

10、水泵引水（自來水廠、地下引水等）

11、冷凝器水箱補水（發電站）

12、烘干（化工、醫藥制造業）

13、木材處理/干燥、醫藥/實驗室真空、溶劑回收、土壤凈化、真空包裝、萃取、制革、罐裝等與真空相關行業。

工作原理圖

安裝外形尺寸圖

性能曲線圖

故障現象及處理方法
